多通道信號處理器
*此信息截至2022年3月。所有規格和內容如有更改，恕不另行通知。
靈活配置的功能提供了SDI-IP的高效遷移通道

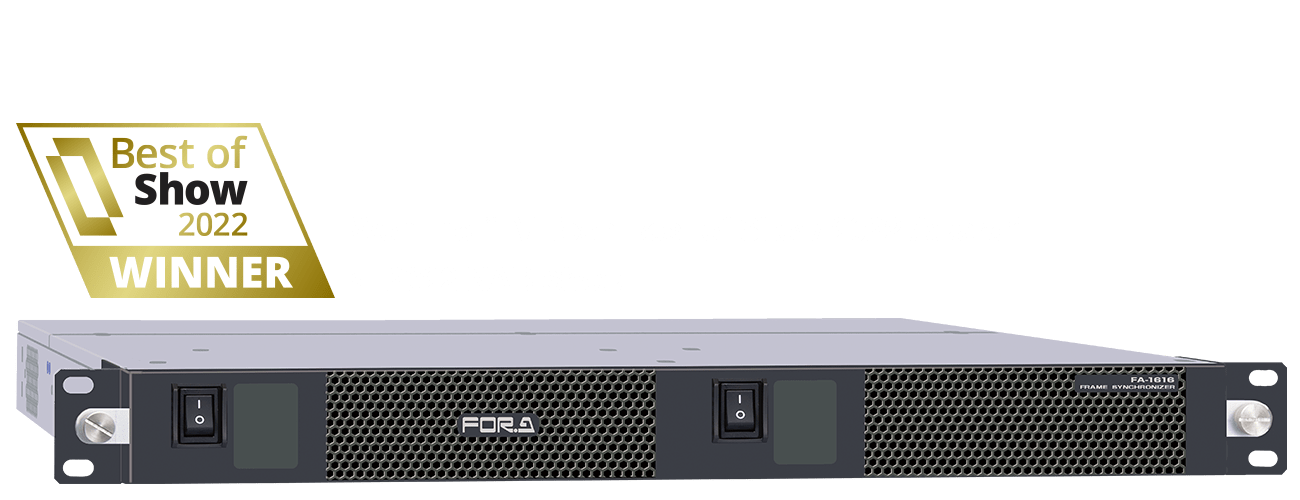

FA-1616系列是集多種視頻制作功能為一體的多通道信號處理器，1RU 機箱的核心處理能力可達16 通道，除了基本的幀同步功能之外，還可支持IP/SDI(12G/3G/HD-SDI) 和4K 格式的色彩校正、視頻處理放大和音頻聲道映射等功能。 靈活的配置可按需配置對應的處理器集群，通過選配VoIP 卡*1 、多種音頻接口卡（包括Dante 和MADI）以及 GPI 接口卡*2 可完全去除不必要的成本從而實現最佳的系統配置。
*1 選配 *2 選配，即將支持
產品線
FA-1616HB-12G
■ 支持12G-SDI*1， 16 輸入/16 輸出型號
■ 32 個HD-BNC 接口
輸入：75Ω HD-BNC ×16, 12G/3G/HD-SDI×8, 3G/HD-SDI×8
輸出：75Ω HD-BNC ×16, 12G/3G/HD-SDI×8, 3G/HD-SDI×8
■ IP 輸入/ 輸出
需安裝選配卡*2 后可選擇工作模式*3
＜SMPTE ST 2110＞
- 僅發送： HD×16/UHD×4
- 僅接收 HD×16/UHD×4
- 同時發送和接收： HD×8/UHD×2
?。糞MPTE ST 2022-6＞
- 同時發送和接收：HD×16/3G×14
*1 僅在16 輸入/16 輸出中的8 個接口兼容12G *2 FA-16VOIP, FA-16VOIP-EX *3 每張卡的模式可單獨設置，列出的通道數量為單張卡性能
聲明: 這個外觀視圖是一個暫定版本
FA-1616B-12G
■ 支持12G-SDI ， 16 輸入/16 輸出*1 型號
■ 所有接口支持12G-SDI
■ 16 個標準BNC 接口
輸入/ 輸出*2：75Ω BNC ×16, 12G/3G/HD-SDI×16
■ IP 輸入/ 輸出
需安裝選配卡*3 后可選擇工作模式*4
＜SMPTE ST 2110＞
- 僅發送： HD×16/UHD×4
- 僅接收 HD×16/UHD×4
- 同時發送和接收： HD×8/UHD×2
?。糞MPTE ST 2022-6＞
- 同時發送和接收：HD×16/3G×14
*1 在菜單中可選擇每個通道的輸入或者輸出 *2 用于輸入和輸出，可分別設定 *3 FA-16VOIP, FA-16VOIP-EX
*4 每張卡的模式可單獨設置，列出的通道數量為單張卡性能
聲明: 這個外觀視圖是一個暫定版本
FA-1616HB-3G
■ 支持3G-SDI，32 輸入/ 輸出*1 型號
■ 32 個HD-BNC 接口
輸入/ 輸出*2：75Ω HD-BNC ×32, 3G/HD-SDI×32
■ IP 輸入/ 輸出
最高支持32 通道SDI 到IP 封裝和IP 到SDI 解封裝
需安裝選配卡*3 后可選擇工作模式*4
＜SMPTE ST 2110＞
- 僅發送： HD×16/UHD×4
- 僅接收 HD×16/UHD×4
- 同時發送和接收： HD×8/UHD×2
＜SMPTE ST 2022-6＞
- 同時發送和接收：HD×16/3G×14
*1 在菜單中可選擇每個通道的輸入或者輸出 *2 用于輸入和輸出，可分別設定 *3 FA-16VOIP, FA-16VOIP-EX
*4 每張卡的模式可單獨設置，列出的通道數量為單張卡性能
聲明: 這個外觀視圖是一個暫定版本
共同特征
■ 操作控制和監測方式
?可從瀏覽器進行操作，可通過Ember+ 或NMOS IS-04/05 進行控制
?基于瀏覽器的控制方式：不需要安裝專用的GUI 軟件
?Ember+ 控制：用戶可自行開發控制GUI 界面＊1
?支持SNMP 協議
?雙專用LAN 口(1000BASE-T)，支持冗余管理/ 控制系統 ＊2
■ GENLOCK 輸入
■ 時碼
?LTC, ATC (LTC, VITC) 時碼生成和偏移量調整
?配有LTC I/O 接口，支持輔助數據時碼復用
■ 其它
?標配冗余電源。風扇可從前面熱插拔
?緊湊型設計，淺進深 1 RU 機箱尺寸，430(W)×500(D)×44(H) mm
*1 通過Lawo VSM *2 需要安裝FA-16VOIP
靈活配置
通過軟件設置選擇配置功能，立刻構建您所需要的系統
FA-1616 單元配備2個處理器集群。由于處理器是軟件定義功能的，每個集群都可以根據您需要的功能和通道數量進行單獨配置。從3種處理模式中選擇
一個最優配置可使硬件資源的應用更加高效和靈活。即時可重構的特性也使其成為一種可用于需求不斷變化的便攜式處理器。
* 視頻處理能力隨所選配置的不同而不同，詳情請聯系您的FOR-A 經銷商
處理器集群A / 處理器集群B
2 個處理器集群可處理音視頻信號并從SDI和IP接口輸出。每個集群最多可支持4 通道處理器，兩個集群互相可根據實際需要設置相同的功能或不同的功能。
單個處理器可支持的處理功能
■ 視頻： 1 通道 4K, 4 通道2K
■ 音頻： 4×16 聲道
配置舉例：兩個集群相同配置 配置舉例：兩個集群不同配置
可配置的功能
處理集群主要功能
■ 音頻輸入/ 輸出
?加解嵌、聲道映射、延時調整和其它SDI 嵌入音頻處理
■ 強大的幀同步功能
?同步模式：幀同步、行同步、AVDL 或行同步（最小值）
■ 高級轉換功能
?隔行/ 逐行轉換( 從HD 到4K)
?上/ 下/ 交叉變換（從HD 到4K)
?寬高比轉換
?尺寸/ 位置調整
?2SI/SQD/3G-SDI Level-A/B 轉換
?單鏈路12G-SDI/ 四鏈路3G-SDI 互轉
■ ProcAmp 電平處理放大
?調整視頻電平、色度電平和色相
■ 強大的顏色校正功能
?2 種色彩校正模式：
Balance (RGB) 模式color difference (YCbCr) 模式
?支持在 ITU-R BT.2020 和 ITU-R BT.709 色域之間轉換
?通過使用對應于各種HDR 或SDR 曲線的EOTF/OETF 來補償外部設備之
間的差異。
?EOTF/OETF 對數曲線和色域可從計算機上載
?SDR/HDR 轉換功能是為多種對數曲線（包括HLG、PQ 和SDR）以及多
次反復變換設計
?支持1D 和3D LUT
每個處理器集群可選功能列表
根據應用選擇配置
配置1：標準配置
配置1 功能
?4 個視頻處理器用于 2K (×4 通道) 和UHD (×1 通道)。幀同步器：最高2K 16 通道*1 ，UHD 4 通道 *1
?選購VoIP 卡后可作為帶幀同步功能的 SDI/IP 網關
?音頻處理：標配256 聲道，選配擴展卡后可增加128 聲道處理
*1 按此配置兩個處理器集群（A 和B）后，總支持的通道數量翻倍
配置 1 可選的功能列表
* 黃色填充表格為可選擇功能
配置2*1：選擇的功能( 上/ 下變換，SDR/HDR 轉換 )
*1 即將支持
配置2 功能
?此配置支持上變換、下變換之間進行切換或其他對輸入信號的處理
?支持2個高性能處理器
配置2 可選的功能列表
* 黃色填充表格為可選擇功能
配置3*1 ：選擇的功能( 上/ 下變換，3D LUT )
*1 即將支持
配置3 功能
?此配置支持上變換、下變換之間進行切換或其他對輸入信號的處理
?基于3D LUT 的變換
?當不需要上變換或下變換時，可用作HD/3G (×8 通道*2) or 4K (×2 通道*2) 的3D LUT 轉換器
配置3 可選的功能列表
* 黃色填充表格為可選擇功能
IP支持
FA-1616 安裝了VoIP卡后支持SMPTE ST 2110/ST 2022-6封裝和解封裝。
選配2塊配有4個25G SFP 端口(2個冗余通道) 的VoIP卡后可用作32通道SDI/VoIP轉換的IP網關。
可用在IP和SDI混合環境或準備遷移到IP環境中的系統。
視頻
?最多支持32 通道SMPTE ST 2110/ST 2022-6 封裝或解封裝
?每塊VoIP 卡的封裝或解封裝能力
SMPTE ST 2110: 16 通道HD/3G-SDI 或 4 通道 4K.
SMPTE ST 2022-6: 16 通道HD-SDI 或 14 通道 3G-SDI.
?裝配2 塊 VoIP 卡可擴展通道數量或激活SMPTE ST 2022-6/ST 2110 轉碼功能
音頻
?轉換多種音頻數據到IP 音頻數據，從IP 接收到的音頻數據也可輸出到多種選配的音頻接口
FA-1616 信號處理
SDI 上/ 下/ 交叉變換在進行 SDI/IP 和SMPTE ST 2110/ST 2022-6 轉換時也同樣支持。
除了靈活配置的功能和擴展卡的附加功能，強大的信號處理功能使得FA-1616 在許多生產環境中能發揮價值。
擴展卡選配件
選配卡包括添加IP功能、擴展音頻和GPI接口
Media over IP 擴展卡
FA-16MOIP: Media over IP 卡
支持SMPTE ST 2022-6/ST 2110 封裝/ 解封裝和 PTP 同步
每臺設備僅可安裝一塊
FA-16MOIP-EX: MOIP 擴展卡
可擴展VoIP 接口，每臺設備僅可安裝一塊
注意：需要安裝FA-16VOIP
音頻擴展卡
FA-16DNT*1: Dante 音頻卡
可發送/ 接收Dante 音頻，RJ45x2, RX/TX 均為64ch
注意: Dante? 是 Audinate Pty Ltd 注冊商標
FA-16AES-PNL*1: AES 音頻擴展卡
擴展AES 音頻接口，BNCx4
注意：需要安裝FA-16AES-UBL
FA-16MADI*1: MADI 音頻卡
支持輸入/ 輸出MADI 音頻，BNCx2, RX/TX 均為64ch
FA-16ANA-AUD*1: 平衡式模擬音頻卡
支持輸入/ 輸出模擬音頻，DSUB-25 pin x1,
平衡式音頻，4 IN + 4 OUT
FA-16AES-UBL*1: 非平衡AES 音頻卡
支持輸入/ 輸出AES 音頻，BNCx4, Rx/Tx 可切換，8ch
GPI擴展卡
FA-16GPI*1: GPI 接口卡
支持 GPI 控制，DSUB-25 pin x 1, 10 輸入 + 10 輸出 + 供電+ GND
FA-16GPI-PNL*1: GPI 卡擴展面板
擴展GPI 接口，DSUB-25 pin x 1.
注意：需要安裝FA-16GPI
*1 即將支持
應用舉例
本產品不僅可以應用于演播室，也可用于現場直播、大型活動、轉播車和其他多種環境。
現場直播/ 大型活動
■ LED 舞臺背景：色彩校正
協調活動場地LED背景屏幕、地板或投影的顏色，創造統一的色彩空間
■ LED 舞臺背景：尺寸調整
多個大屏幕的舞臺上，可對視頻信號進行縮放、對齊等操作，使之適合LED顯示屏顯示
■ 音頻處理應用
由于支持SDI 嵌入音頻、SMPTE ST 2110-30, MADI, Dante, AES 和其他格式
一臺FA-1616 就可以對非常多的音頻通道進行聲道映射、延時調整或增益控制
轉播車
■ 1RU 尺寸就可以處理16通道視頻信號和嵌入音頻，并且支持色彩校正和幀同步功能。此外，考慮到重量和空間占用方面，FA-1616系列也是一個極好的解決方案。
FA-1616系列產品介紹視頻：
https://www.iqiyi.com/v_16069worvpk.html
